SRFU120是由一個U形密封外殼和兩個U形的耐腐蝕蓄能彈簧組成，屬于單作用密封元件。它的最大特點是使用了兩個彈簧，這樣有一個很好的彈簧力補償，適用于擺動較大的工況，保證了密封件的使用時間。
CAD圖

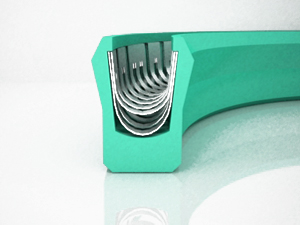

圖片
技 術 參 數
密封形式 Ø直徑 P壓力范圍（Mpa） T溫度范圍（℃） L線速度（m/s）
往復密封 3~2200 ≤20 -200~320 ≤15
旋轉密封 3~2200 ≤20 -200~320 ≤ 3
訂貨示例：
安裝尺寸圖：
安裝尺寸數據：
密封形式 Ø直徑 P壓力范圍（Mpa） T溫度范圍（℃） L線速度（m/s）
往復密封 3~2200 ≤20 -200~320 ≤15
旋轉密封 3~2200 ≤20 -200~320 ≤ 3
訂貨示例：

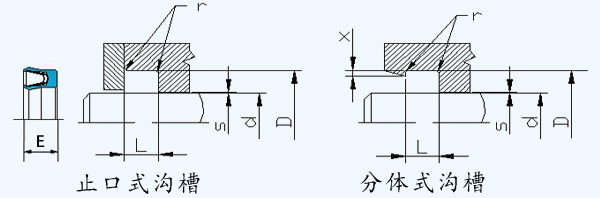

安裝尺寸圖：
安裝尺寸數據：
|
軸徑 d（h9） |
溝槽直徑 D (H9) |
溝槽寬度 L=E+0.1 |
半徑 r |
止口高度 X |
最大徑向間隙Smax | |||
| 2Mpa | 10Mpa | 20Mpa | 40Mpa | |||||
| 3.0～9.9 | d+3 | 4.3 | 0.15 | 0.4 | 0.2 | 0.1 | 0.08 | 0.05 |
| 10.0～19.9 | d+4 | 4.9 | 0.2 | 0.4 | 0.2 | 0.1 | 0.08 | 0.05 |
